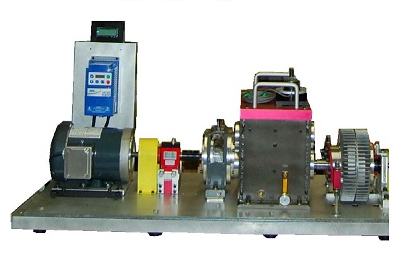

DDS動力傳動故障診斷綜合實驗臺可模擬工業動力傳動，用于實驗和教學。動力傳動系統由一個2 級行星齒輪箱，一個由滾動軸承或套筒軸承支撐的2級平行軸齒輪箱，１個軸承負載和１個可編程的磁力制動器組成。該實驗臺包含了動力傳動所需配置，適用于基于診斷技術、潤滑條件、磨損顆粒分析的齒輪箱動力學和噪聲特性、健康監測和振動特性的研究。該實驗臺性能穩定，可承受猛烈的載荷沖擊，有充足的空間便于齒輪的更換、安裝以及監測裝置的安裝。該2 級平行軸傳動齒輪箱便于齒輪傳動比的改變。行星齒輪系，太陽齒輪，行星和環形齒輪，支架和軸承都便于拆裝。
 |
特點： - 2 級行星齒輪箱和2 級油潤平行軸齒輪箱。 - 齒輪可以沿著平行軸滑動來改變系統的剛度，并且 為其他設備提供足夠的空間。 - 適用于直齒輪和斜齒輪。 - 損傷或磨損故障齒輪可用于振動特性的研究。 - 可選擇滾動軸承或套筒軸承。 - 通過更換軸承安裝板來得到研究所需的齒間隙。 - 通過模塊化設計可更好地引入軸承故障和齒輪故障。 - 復合安裝定位件便于各類傳感器的安裝。 - 便于故障診斷技術和先進信號處理方法研究。 - 扭轉負載和徑向載荷可變速加載。 - PC 控制連接在輸出軸上的磁力制動器來提供負載。 - 制動器可用附加裝置替換。 |
柔性動力傳動故障診斷
該實驗臺可模擬直齒和斜齒的齒面磨損、輪齒裂紋、齒面點蝕和缺齒等故障。也可模擬滾動軸承內圈、外圈、滾動體故障及其耦合故障。可通過調節側隙來研究齒間隙的影響：增加齒間隙不會產生嚴重的后果（除了噪聲的增加和旋轉竄動），減少齒間隙可能導致齒面膠合和運行溫度升高。也可引入動力傳動不對中。可引入單一故障，或同時引入多個故障，研究其相互間的耦合效應。通過加載扭轉負載和徑向負載來研究齒輪和軸承的損傷及擴展特性，扭轉負載可通過３馬力交流變頻驅動電機編程自定義速度來加載，徑向負載可通過在平行齒輪箱的軸上加載。通過可編程磁力制動器，就可以模擬現場實際負載的快速波動效應。
易于裝配的重載設備
DDS 可快速方便更換齒輪箱和軸承部件，適用于直齒輪和斜齒輪。模塊化設計可更好地引入齒輪故障。復合安裝定位件便于各類傳感器的安裝。電機、齒輪箱和磁力制動器安裝在一個半英寸厚的鋁制基座上，基座帶有加強板和隔振塊以減小振動。
傳感器和數據采集系統
動力傳動系統的設計便于各類傳感器的安裝。加速度計可以安裝在齒輪箱及軸承座上，用來測量三個方向的振動信號。扭矩傳感器可準確測量扭轉負載。輸入、輸出軸與編碼器、轉數計匹配，用于測量傳動誤差和時域同步平均，其他的傳感器也可以根據顧客的需求進行安裝。VQ數據采集軟硬件系統可用于信號采集和時域、頻域分析。
